Éste será el primer post de una serie en la que pretendo explicaros un poco cómo funciona el mundillo de los objetivos de enfoque manual (antiguos), que últimamente está cogiendo tanta relevancia gracias a la gran variedad de adaptadores de monturas antiguas que podemos conseguir para nuestras cámaras réflex digitales.
Todo esto desde mis conocimientos, claro, que no es que sean muchos... pero bueno, lo poco que podáis aprovechar, bienvenido sea.
En este post hablaré de las distintas monturas que hay, y de cómo podemos (o no podemos) usarlas en nuestras cámaras modernas. Después haré otro post con comentarios generales sobre marcas y modelos famosos y recomendables de estos objetivos, y otros días os iré haciendo algunos posts sobre objetivos concretos que tengo o he tenido, incluso comparándolos con objetivos modernos autofocus que podemos comprar en las tiendas.
LOS ADAPTADORES
El primer problema que tenemos cuando queremos usar un objetivo "ajeno" a nuestra cámara, sea antiguo o moderno, es la montura: ¿cómo conseguiremos que ese viejo objetivo de rosca funcione en nuestra EOS? Pues bien, este problema lo solucionan los adaptadores.
Precio
Hay adaptadores "baratos", la mayoría fabricados en china, y que se ofrecen en eBay (principalmente ebay.co.uk). Si elegimos el adaptador correcto, no tendremos ningún problema, funcionan estupendamente. Todos mis adaptadores son de este tipo y estoy muy, muy contento con ellos.
Pero también los hay caros, en cuyo caso hay que distinguir dos tipos:
- Los que son exactamente iguales que los chinos, pero te los vende una empresa europea a un precio de cuatro o cinco veces más que los chinos, alegando que están estupendamente fabricados (quizás sí, no lo sé, que nunca he tenido uno). En principio nunca he sentido necesidad de comprar uno de éstos...
- Los que fabrican marcas concretas de cámaras para adaptar entre sus monturas antiguas y nuevas. Por ejemplo, los adaptadores Pentax de rosca M42 a bayoneta K, o los adaptadores de Olympus de sistema OM a montura 4/3 del sistema E. Puestos a pagar mucho dinero por un adaptador, hacerlo en un accesorio original de la marca ya me parece más lógico... si tuviese una Pentax o una Olympus, igual sí me los planteaba.
Material
Estos adaptadores se fabrican principalmente en dos materiales:
- Aluminio: más ligeros, y que permiten ser pintados de color negro. Tienen la ventaja de que un adaptador negro probablemente pueda provocar menos problemas de reflejo de luz en el interior, pero no sé hasta qué punto esto es un problema...
- Bronce cromado: mucho más pesados, y con una sensación mucho mejor. Desde luego parecen más adecuados para objetivos grandes. Yo intento comprarlos de este material.
Confirmación de enfoque (Canon EOS)
Esto sólo aplica para la gente que, como yo, somos usuarios de una EOS... que por otra parte somos la inmensa mayoría de los que nos dedicamos a juguetear con objetivos antiguos (por razones que explicaré cuando hable de las monturas).
Lo primero para entender el tema de la "confirmación de enfoque" es tener en cuenta que el mecanismo de autofocus de las cámaras está en el cuerpo, no en el objetivo. Esto parece obvio, pero vale la pena tenerlo bien claro. La cámara es la que decide si lo que está viendo está o no enfocado, y dependiendo de esto da instrucciones al motor del objetivo para que se mueva a uno u otro lado, hasta que enfoque correctamente. Una vez que está la imagen enfocada, nos da un aviso (con un puntito rojo y, a veces, un beep).
Con lo cual en principio podríamos pensar que, si esto es así, aunque tuviésemos un objetivo de enfoque manual, sólo con que nosotros moviésemos en anillo de enfoque, la cámara se encargaría de avisarnos cuando la imagen estuviese enfocada...
Pues no. Las cámaras EOS, cuando no tienen un objetivo con contactos eléctricos montado, desactivan la función de confirmación de enfoque. Desconozco la razón, pero el hecho es que lo hacen.
¿Cómo se soluciona esto? Pues engañando a la cámara con un adaptador que tenga un "chip" soldado o pegado. Ese chip son los contactos de un objetivo EF, programados de manera que activen en la cámara la confirmación de enfoque y le hagan saber que tiene un objetivo puesto que "no controla", con lo cual debe ponerse en modo de medición "stop-down" (que explicaré después).
Éstos son los que se llaman
"adaptadores con confirmación de enfoque", o "AF-confirm". En mi opinión, por mucho que tengáis una cámara cuyo visor tenga ya ayudas al enfoque manual (que diría que en el caso de las EOS es sólo la EOS 1D), y aún por mucho que compréis una pantalla de enfoque con ayuda al enfoque manual para substituir a la que viene en la cámara, no deberíais dejar de comprar los adaptadores con confirmación de enfoque, nunca sin ello. El no hacerlo, con una cámara de visor minúsculo como la EOS 350D, podría hacer que vuestra experiencia con estos objetivos fuese realmente frustrante.
Ah, y una última advertencia: para que funcione la confirmación de enfoque, la cámara (al igual que nuestro ojo para enfocar), necesita mucha luz, con lo que mejor tener el diafragma completamente abierto al enfocar. Probablemente a partir de f5.6 la EOS no sea capaz de enfocar nada... (aparte de que es lógico enfocar con una apertura muy grande para que la profundidad de campo sea pequeña y ser así más exactos...)
La medición de luz "stop-down"
Cuando adaptamos objetivos de monturas "extrañas" a nuestras cámaras modernas, hay obviamente un precio que debemos pagar: la cámara ya no controla el objetivo. Y dado que no controla el objetivo, no controla una parte muy importante de él que usamos en todas las fotografías: el diafragma.
Cuando hacemos una fotografía con nuestra cámara réflex y un objetivo de la misma montura, los pasos que se producen son los siguientes:
- Pulsamos el disparador
- Se levanta el espejo
- SE CIERRA EL DIAFRAGMA a la f-stop deseada
- Se abre la cortinilla, o se captura la imagen en el sensor si es digital.
O sea, que el diafragma de nuestro objetivo siempre está completamente abierto mientras enfocamos o medimos la luz, y sólo en el momento del disparo se cierra hasta donde queremos que se cierre. Esto es así porque, cuanto más abierto esté, más luz entra, y por lo tanto más fácil es enfocar y encuadrar. La cámara, obviamente, utiliza una fórmula matemática para calcular la luz con las distintas aperturas de diafragma a partir de la medición que obtiene con el diafragma completamente abierto.
A este mecanismo se le llama
"Diafragma automático" o "Automatic Aperture", y como es algo que lleva presente en el mundo de las cámaras réflex desde hace varias décadas (diría que desde los 60, aprox), muchas monturas realizan esta operación de manera mecánica (no eléctrica), con algún tipo de palanca o pulsador que la cámara mueve o pulsa en el momento del disparo. En monturas modernas hechas ya específicamente para cámaras electrónicas (como la montura EF de las EOS), esta operación ya es meramente eléctrica y no hay palancas.
Como no hay manera de que nuestra cámara réflex de hoy en día reciba un objetivo de otra montura mediante un adaptador y además sea capaz de pulsar adecuadamente su mecanismo de diafragma automático (o sí la hay, pero habría que fabricar adaptadores complejísimos electromecánicos y muy específicos), tendremos que usar nuestros objetivos "adaptados" siempre en modo de
diafragma manual. O lo que es lo mismo: ser nosotros mismos los que abramos y cerremos el diafragma y dejemos entrar más o menos luz, y no que sea la cámara automáticamente la que lo haga al disparar.
A esto se le denomina modo "stop-down", y significa que la cámara deberá entender que la medición de luz no la realizará a partir de la cantidad de luz con el diafragma abierto y una fórmula matemática, sino fijándose directamente en la luz que entra con el diafragma que hemos puesto en el objetivo. Las cámaras EOS (e imagino que las demás, pero no lo sé), se ponen automáticamente en este modo cuando se dan cuenta de que no tienen un objetivo montado, o que el objetivo montado no permite el cierre eléctrico del diafragma.
Y todo esto nos lleva a una cuestión importante a la hora de comprar adaptadores: si el objetivo tiene sólo modo de diafragma manual (también llamado
PRESET), o un selector para elegir entre manual y automático, entonces no habrá problema (lo usaremos siempre en manual). Pero si nuestro objetivo sólo tiene modo automático, deberemos buscar un adaptador que mantenga presionada la palanca o el pulsador del cierre de diafragma (
"aperture flange"), para que podamos usarlo "como si fuese manual". De no ser así, sólo podríamos usar el objetivo a máxima apertura.
Los modos de operación de la cámara
Todo lo que he comentado hasta ahora se traduce en que, con este tipo de objetivos, sólo podremos usar la cámara en dos modos:
- M (Manual)
- Av (Prioridad a la Apertura)
La razón es simplemente que tanto en modo P (programa) como en modo Tv (prioridad a la obturación) necesitaríamos que la máquina tuviese la decisión sobre el f-stop a utilizar, pero esto no es posible porque el diafragma es manual y tenemos que abrirlo y cerrarlo nosotros.
De todos modos, nunca he considerado esto un problema, ya que salvo casos específicos en los que se debe usar la prioridad a la obturación, imagino que la mayoría de nosotros usamos nuestra réflex en M o Av...
Recomendaciones
Sobre la compra de un adaptador:
- A no ser que sea un adaptador de monturas de la misma marca, compra uno de los baratos, chinos. No he probado todos, pero a mí me gustan especialmente los de la tienda "big_is_camera", que además te envían con una tapa trasera Canon de regalo (dato importante).
- Que sea de bronce cromado.
- (Si usas EOS) que tenga confirmación de enfoque.
- (Si tu objetivo no tiene apertura manual) que el adaptador tenga algún mecanismo para presionar la palanca del diafragma (aperture flange).
- Que leas el apartado siguiente sobre las monturas, para saber si puedes adaptar otra montura a la tuya.
Pasos de uso de un objetivo manual con un adaptador:
- Como ya añadimos bastante complejidad a la fase de enfoque, mejor usar la cámara en Av que en M (pero bueno, para gustos).
- Abrir completamente el diafragma. A no ser que haga mucho sol y estemos fotografiando a f4...
- Enfocar.
- Cerrar el diafragma hasta donde queramos.
- (Si hemos puesto M en lugar de Av) calcular la velocidad de obturación.
- Disparar.
LAS MONTURAS
Hasta ahora todo bien, ya hemos visto que se pueden adaptar monturas, y que con eso conseguiremos usar objetivos antiguos en nuestras cámaras, pero... ¿es tan fácil, no hay limitaciones? Pues sí, y muchas. No todas las monturas pueden "casar" con todas las cámaras.
El problema radica en lo que se denomina la
distancia montura-plano focal ("flange distance"), que es la distancia que tiene que haber entre el punto en el que el objetivo y la montura de la cámara se tocan y el punto dentro del cuerpo de la cámara en el que el cristal del objetivo hace coincidir los haces de luz para formar una imagen completamente enfocada. En este segundo punto es donde debe encontrarse el film o el sensor de la cámara para impresionar la imagen, y debe tener una precisión exacta en milímetros.
Pero ojo, el enfoque influye: según la distancia a la que el objetivo esté enfocado, va a hacer coincidir los haces de luz en un punto u otro, y el sensor o film estará en una posición calibrada para que se impresione en él la imagen que esté enfocada para la distancia exacta que está marcando el objetivo. O sea, que si tenemos el objetivo enfocando los objetos a 1 metro de distancia, la posición exacta en la que está el sensor dentro de nuestra cámara nos garantiza que la imagen que se está impresionando en él es la que tiene los objetos a 1 metro enfocados. Si nuestro sensor estuviese desplazado hacia adelante o hacia atrás, aunque el objetivo marcase 1 metro, podríamos estar obteniendo una imagen que enfocase los objetos a 80cm o a 2 metros (o a ninguno)...
¿Por qué es esto importante? Pues porque
diferentes monturas establecen diferentes distancias montura-plano focal, que por supuesto, para que el objetivo funcione bien, el adaptador tendrá que compensar (añadiendo x milímetros de separación entre el objetivo y la cámara para hacer que las distancias coincidan).
Pero...
¿qué ocurre cuando la distancia montura-plano focal de la montura del objetivo no es mayor que la de la cámara (y por lo tanto compensable por el adaptador), sino MENOR?. Pues que tenemos un problema, y es que perderemos la capacidad de enfocar a las distancias largas... empezando por el infinito.
Perderemos el enfoque a infinito.
Esto es lo que le pasaría, por ejemplo, a un usuario de Canon EOS (montura EF), que tuviese un objetivo con la antigua montura FD de Canon. Las EOS tienen el sensor (o el film) más hacia adentro en el cuerpo de la cámara que las cámaras con montura FD, de modo que los objetivos FD no van a ser capaces de enfocar a infinito en una cámara EOS por mucho que se les adapte la bayoneta... a no ser... que se utilice un adaptador con un cristal corrector.
Los adaptadores con cristales correctores solucionan este problema, aumentando la distancia montura-plano focal, pero a un grandísimo precio: una importante pérdida de calidad debida al cristal "extraño". En general,
no vale la pena.
Con lo cual, por lo general siempre seremos capaces de adaptar a nuestra cámara un objetivo que tenga una montura con distancia montura-plano focal MAYOR que la de nuestra cámara. Lo único que necesitaremos es que el adaptador sea más o menos grueso.
Tenéis una tabla muy interesante sobre estas distancias aquí:
Camera Mounts Sorted by Register
¿Es esto lo único a tener en cuenta?
No. Vaya por dios
. Aparte del tema de la distancia montura-plano focal, también hay que tener en cuenta que hay monturas que tienen partes muy salientes o geometrías extrañas, lo que hace que no sean adaptables a otras monturas. Por ejemplo, no se puede adaptar un objetivo con montura Pentax K a una EOS, aunque la distancia montura-plano focal sí parece permitirlo. Ni se puede adaptar una montura Exakta, ni muchas otras...
Así que lo mejor (en mi opinión), es cernirse a unas cuantas monturas "antiguas" (y no tan antiguas) que son seguras para casi todo el mundo. Ahí va un resumen (excluyendo las monturas Olympus 4/3, Canon EF y Minolta AF (Sony alpha), que son exclusivamente modernas):

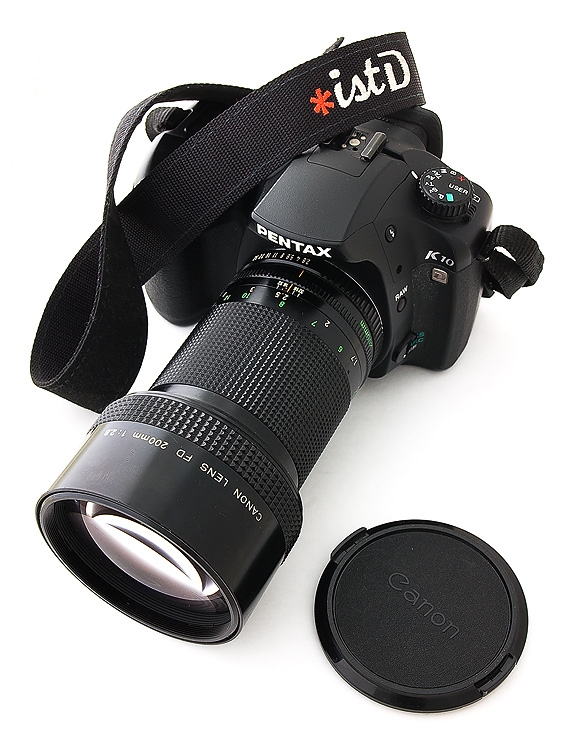

Canon FD
No se pueden adaptar a casi nada (excepto, aparentemente, a Olympus 4/3, aunque no sé si hay adaptadores). Una pena, porque hay muchísimos objetivos de esta montura en el mercado, y a precios (obviamente) muy bajos.
Minolta MD
Igual que ocurre con los FD, hay mucho material con montura MD por ahí (como es lógico), pero desgraciadamente los usuarios de EOS, Pentax o Nikon no podemos disfrutarlo, por las mismas razones que los Canon FD. Probablemente sólo se puedan adaptar a Olympus 4/3 (no lo sé, no he visto adaptadores). Una pena.
Desconozco si Sony (o antes Konica Minolta) tiene adaptador para MD, pero en todo caso, o tienen cristal propio, o deberían perder el enfoque a infinito...
M42
También se la conoce como "montura universal de rosca" o como "Pentax M42". No es original de Pentax, sino de las primeras generaciones de cámaras Praktica, y es muy fácilmente adaptable a EOS.
Se puede adaptar también a las Pentax modernas de montura K, pero para ello, ojo, hay que buscar un adaptador con forma de "anillo", que se monta dentro de la propia montura de la cámara y no el típico que va delante (y también se vende), ya que M42 y K tienen exactamente la misma distancia montura-plano focal y por lo tanto el objetivo tendrá que ir exactamente a la misma distancia del sensor.
Ventajas: hay TONELADAS de objetivos estupendos en esta montura. Una auténtica mina.
Contax/Yashica
Adaptable a EOS, y existen adaptadores para ella. Pero por alguna razón tengo entendido que son difíciles de fabricar, y son algo caros. Yo en general procuro evitar esta montura, quizás la gente de 4/3 lo tenga más fácil...
Olympus OM
Una montura muy versátil. Se puede adaptar sin ningún problema a las cámaras EOS y a las Olympus 4/3, pero dudo que se pueda adaptar a las Pentax, porque la diferencia en la distancia montura-plano focal es tan pequeña que sería muy difícil (y caro) hacer un adaptador tan fino y a la vez resistente (sin perder el enfoque a infinito).
Nikon F
Por último (de entre las comunes), la montura F de Nikon. Una pena para los usuarios de Nikon, porque su enorme distancia montura-plano focal hace que en estas cámaras no se pueda usar nada que no tenga esta montura, pero una ventaja para el resto de nosotros, porque hay muchísimos objetivos ahí fuera con montura Nikon (como es lógico), y podemos usarlos con el adaptador adecuado.
CONCLUSIONES
Muchos diréis... dios, qué rollo, ¿quién quiere meterse en semejante follón?
Bueno, obviamente lo siento por el petardazo de post, que es enorme, pero que no os asuste toda la información que he soltado así de golpe:
SÍ vale la pena probar un poco este "mundillo".
Vale la pena porque descubriréis que hace años se hacían objetivos impresionantes, algunos de ellos (algunos, eh) hoy en día sólo sobrepasados por series como la L de Canon, o por algunos otros objetivos de muy alta gama (y muy alto precio). Y podréis tener cristal del bueno a vuestro alcance, por una fracción del precio de los modernos (y de los mismos objetivos cuando fueron comprados, claro...). O incluso tener a vuestro alcance objetivos que directamente sobrepasan todo lo de hoy en día (¿alguna vez habéis visto un objetivo con un diafragma de 15 hojas? a mí me viene uno de camino jejeje...)
¿Es por lo tanto mejor esto que comprar objetivos nuevos? Hombre... en general, a igual calidad, no. Claramente no. Repito:
a igual calidad. Sólo faltaría que fuese mejor enfocar a mano, cerrar el diafragma a mano, etc... se puede ser friki, pero no tanto. Lo que sí es cierto es que el ahorro de dinero es considerable, y la experiencia es muy muy buena. Ayuda a entender mejor la fotografía, y desde luego... ENGANCHA.
Y bueno, espero que os haya servido de algo. Lo dicho, perdón por el tostón... y sintiéndolo mucho, más de éstos están por venir jejeje...
Saludos,
Daniel.
